Hồ sơ thiết kế nội thất gồm những gì? Tiêu chuẩn hoàn chỉnh

Hồ sơ thiết kế nội thất gồm những gì? Hồ sơ thiết kế nội thất là tập hợp bản vẽ và tài liệu kỹ thuật thể hiện toàn bộ giải pháp bố trí, hoàn thiện không gian sống bên trong công trình. Bài viết dưới đây, SCG VLXD sẽ giúp bạn hiểu rõ từng thành phần trong bộ hồ sơ thiết kế nội thất chuẩn, cùng cách đánh giá chất lượng trước khi bước vào giai đoạn thi công.

1. Danh mục thành phần hồ sơ thiết kế nội thất gồm những gì?

Một bộ hồ sơ thiết kế nội thất hoàn chỉnh thường gồm 4 nhóm tài liệu chính, triển khai theo trình tự từ khảo sát đến thi công gồm:

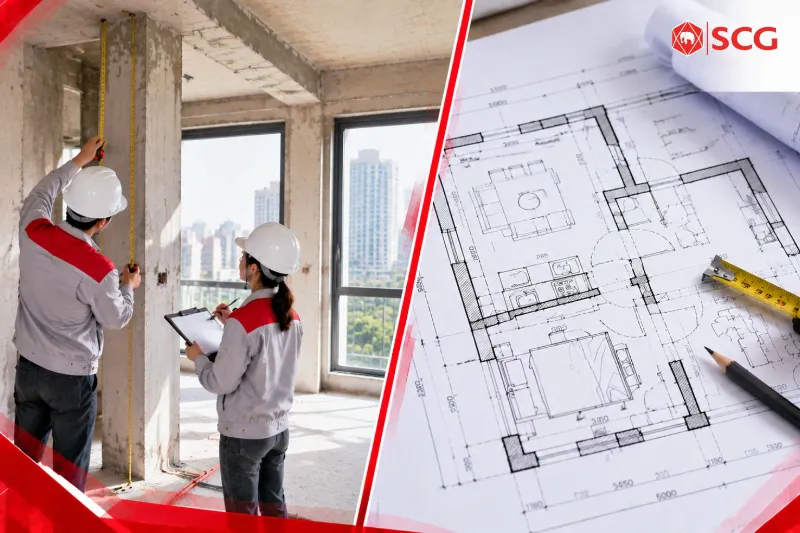

Bản vẽ khảo sát hiện trạng

Đây là bước đầu tiên, ghi nhận chính xác điều kiện thực tế của không gian trước khi thiết kế. Kiến trúc sư trực tiếp đo đạc và thể hiện lên bản vẽ kích thước thật của tường, cột, dầm, cửa đi, cửa sổ, cao độ sàn cùng hiện trạng hệ thống điện nước sẵn có.

Với công trình cần sửa chữa, hồ sơ còn bổ sung bản vẽ mặt bằng cải tạo, xác định rõ hạng mục cần đập bỏ, xây mới hoặc điều chỉnh để tối ưu diện tích sử dụng. Bản vẽ khảo sát là căn cứ để tránh sai số khi lên phương án bố trí, đặc biệt với nhà đã hoàn thiện phần thô hoặc căn hộ chung cư có sẵn kết cấu.

Bản vẽ phối cảnh 3D trực quan

Sau khi thống nhất phương án bố trí mặt bằng, đội ngũ thiết kế triển khai phối cảnh 3D để mô phỏng không gian dưới dạng hình ảnh trực quan. Bộ hồ sơ ở giai đoạn này thường gồm:

• Ảnh phối cảnh đa góc nhìn cho từng khu vực chức năng, giúp gia chủ cảm nhận tỷ lệ và sự hài hòa của bố cục
• Thể hiện rõ màu sơn, chủng loại vật liệu, kiểu dáng nội thất và hệ thống chiếu sáng của từng không gian
• Moodboard minh họa ý tưởng phong cách, vật liệu và họa tiết trang trí

Phối cảnh 3D là bước chốt về mặt thẩm mỹ trước khi chuyển sang bản vẽ kỹ thuật. Gia chủ cần kiểm tra và phê duyệt kỹ ở giai đoạn này, vì mọi thay đổi lớn về sau đều kéo theo điều chỉnh hàng loạt bản vẽ chi tiết.

Bản vẽ kỹ thuật 2D

Đây là giai đoạn chuyển đổi các ý tưởng thiết kế, hình ảnh phối cảnh 3D thành hệ thống bản vẽ kỹ thuật chi tiết để đơn vị thi công và xưởng sản xuất có thể thực hiện chính xác. Nếu bản vẽ phối cảnh giúp chủ nhà hình dung không gian sau khi hoàn thiện, thì hồ sơ kỹ thuật 2D đóng vai trò là tài liệu hướng dẫn thi công, quy định cụ thể về kích thước, vật liệu, vị trí lắp đặt và cách hoàn thiện từng hạng mục.

Bộ hồ sơ kỹ thuật 2D nội thất thường bao gồm các nhóm bản vẽ chính:

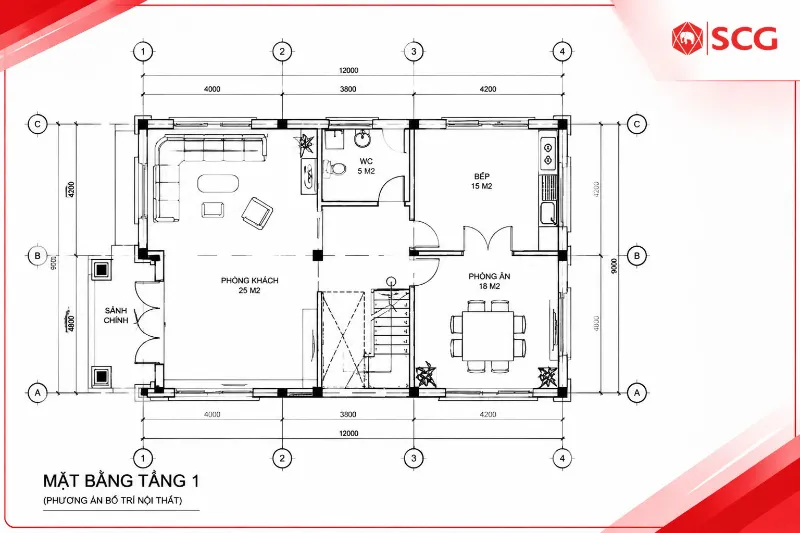

• Bản vẽ mặt bằng bố trí nội thất: Thể hiện cách sắp xếp tổng thể các đồ nội thất trong từng không gian như phòng khách, phòng ngủ, phòng bếp, phòng làm việc… Bản vẽ này xác định vị trí đặt đồ, kích thước cơ bản, khoảng cách sử dụng và lối giao thông trong phòng, giúp đảm bảo công năng và sự thuận tiện khi sinh hoạt.

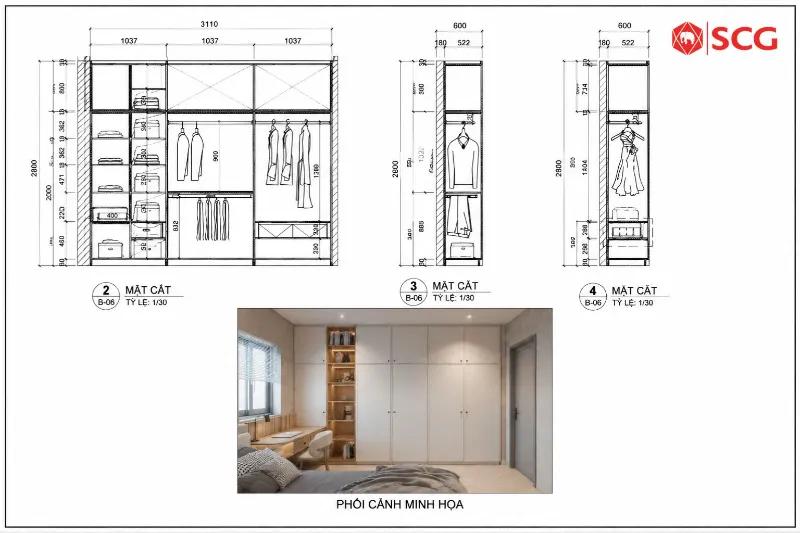

• Bản vẽ triển khai chi tiết đồ nội thất: Là nhóm bản vẽ phục vụ trực tiếp cho quá trình sản xuất tại xưởng. Nội dung thể hiện kích thước chi tiết của từng sản phẩm như tủ bếp, tủ quần áo, giường, bàn, kệ trang trí…, bao gồm vật liệu, độ dày ván, cấu tạo khung, cách chia khoang, kiểu cánh tủ, phụ kiện đi kèm và các yêu cầu kỹ thuật khi gia công.

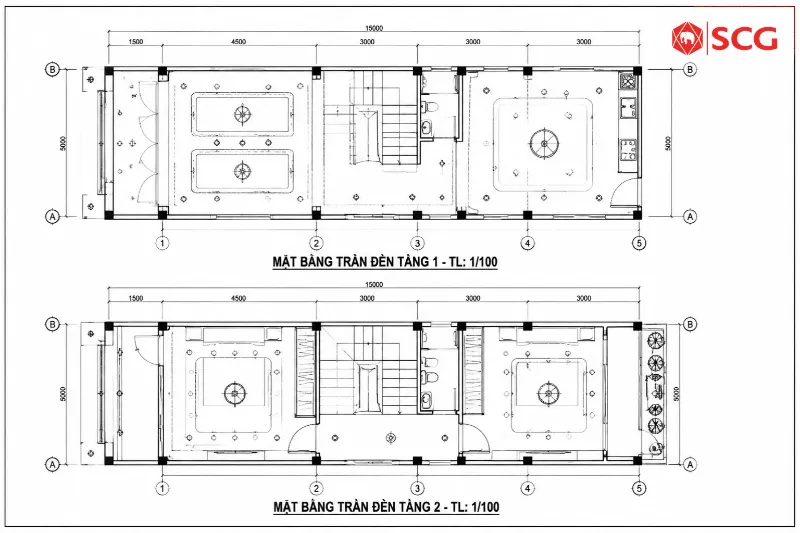

• Bản vẽ trần và bố trí chiếu sáng: Thể hiện phương án hoàn thiện phần trần như cao độ trần, vị trí giật cấp, hệ khung xương, khe hắt sáng, vị trí đèn âm trần, đèn trang trí và các thiết bị chiếu sáng. Đây là cơ sở để đội thi công phối hợp giữa phần trần, điện và nội thất nhằm đảm bảo tính thẩm mỹ cũng như hiệu quả sử dụng ánh sáng.

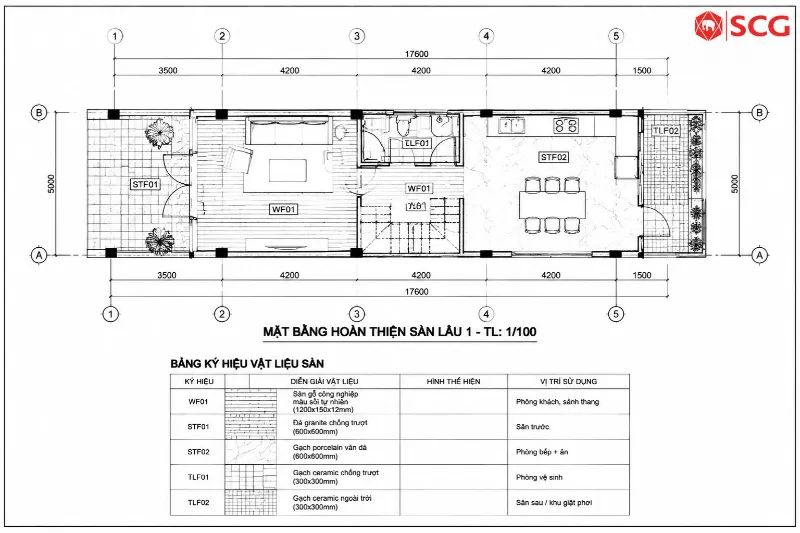

• Bản vẽ triển khai vật liệu hoàn thiện sàn: Xác định chủng loại vật liệu sử dụng cho từng khu vực sàn. Đồng thời thể hiện cách phân chia khu vực, hướng lát, cao độ hoàn thiện và phương án xử lý các vị trí tiếp giáp giữa những vật liệu.

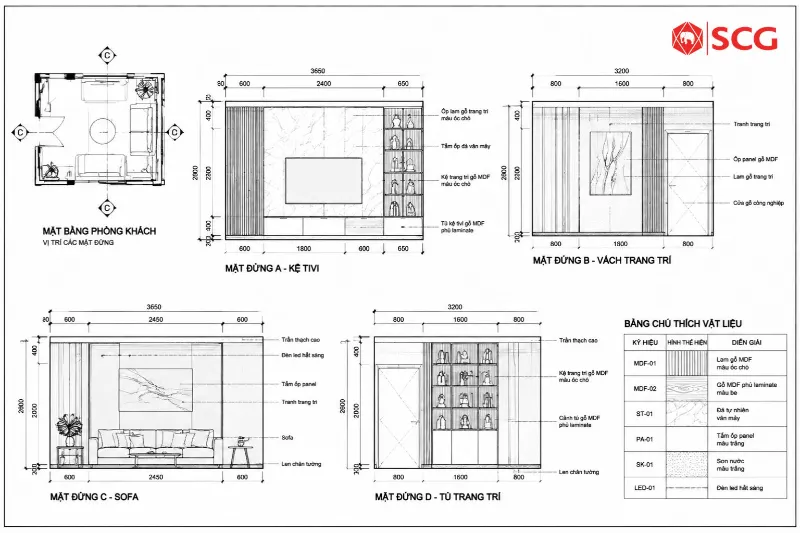

• Bản vẽ mặt đứng nội thất từng phòng: Triển khai chi tiết các mặt tường trong không gian theo đúng vị trí trên bản vẽ mặt bằng. Nội dung thường bao gồm hệ tủ âm tường, vách trang trí, lam gỗ, kệ, mảng ốp tường, tranh trang trí và các chi tiết hoàn thiện khác, giúp đội thi công dễ dàng hình dung và triển khai đúng thiết kế.

Song song với hồ sơ hoàn thiện, bộ hồ sơ kỹ thuật còn bao gồm bản vẽ điện nước phục vụ nội thất: sơ đồ đi dây điện ngầm, vị trí ổ cắm, công tắc theo từng khu vực sử dụng, cùng sơ đồ cấp thoát nước cho bếp, phòng tắm và nhà vệ sinh. Với công trình có yêu cầu cao hơn, hồ sơ có thể bổ sung mặt bằng bố trí điều hòa, quạt hút, hệ thống mạng internet và báo cháy báo khói.

Bảng thống kê vật liệu và dự toán chi phí

Bảng thống kê liệt kê chi tiết chủng loại, số lượng vật liệu sử dụng cho từng hạng mục, gồm mã màu bề mặt (melamine, laminate, acrylic), loại cốt gỗ, phụ kiện kim loại như bản lề, ray trượt, tay nắm, kèm đơn giá và tổng chi phí dự kiến. Đây là tài liệu giúp gia chủ kiểm soát ngân sách và làm cơ sở đối chiếu khi nghiệm thu, tránh tình trạng đơn vị thi công tính sai khối lượng hoặc thay đổi vật liệu không thông báo trước.

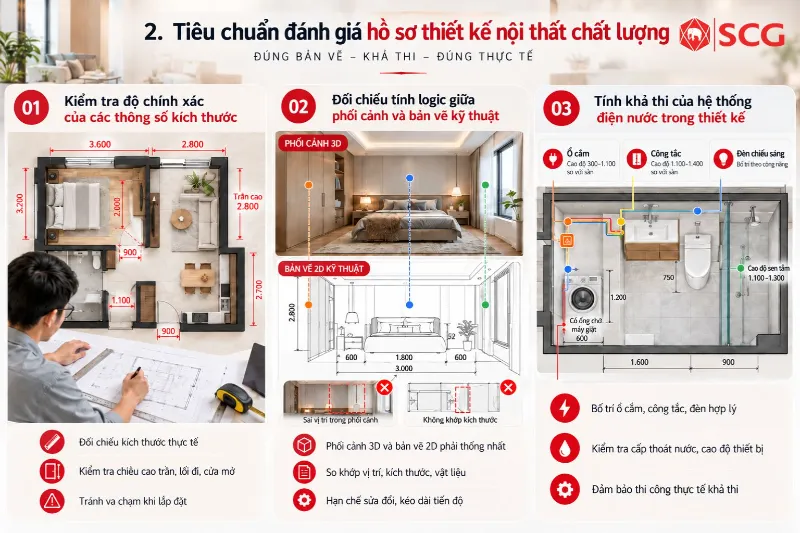

2. Tiêu chuẩn đánh giá hồ sơ thiết kế nội thất chất lượng

Kiểm tra độ chính xác của các thông số kích thước

Kích thước trên bản vẽ phải khớp với số liệu khảo sát hiện trạng thực tế. Gia chủ nên đối chiếu kích thước phòng, chiều cao trần, khoảng cách giữa các món đồ nội thất để đảm bảo khi lắp đặt không xảy ra tình trạng thừa, thiếu hoặc va chạm không gian, đặc biệt tại các vị trí cửa mở, cánh tủ và lối đi hẹp.

Đối chiếu tính logic giữa phối cảnh và bản vẽ kỹ thuật

Phối cảnh 3D và bản vẽ 2D phải thống nhất về vị trí, kích thước và vật liệu sử dụng. Sai lệch giữa hai bộ tài liệu này là nguyên nhân phổ biến khiến công trình hoàn thiện không đúng với hình ảnh gia chủ đã phê duyệt ban đầu, buộc phải điều chỉnh giữa chừng và kéo dài tiến độ.

Tính khả thi của hệ thống điện nước trong thiết kế

Vị trí ổ cắm, công tắc, đèn trong bản vẽ nội thất cần phù hợp với hiện trạng hệ thống điện nước đã có hoặc phương án cải tạo đi kèm. Hồ sơ chất lượng phải tính toán trước khả năng thi công thực tế, bao gồm cao độ lắp đặt thiết bị vệ sinh, vị trí cổ ống chờ máy giặt, để tránh trường hợp thiết kế đẹp trên bản vẽ nhưng không thể lắp đặt đúng vị trí khi triển khai.

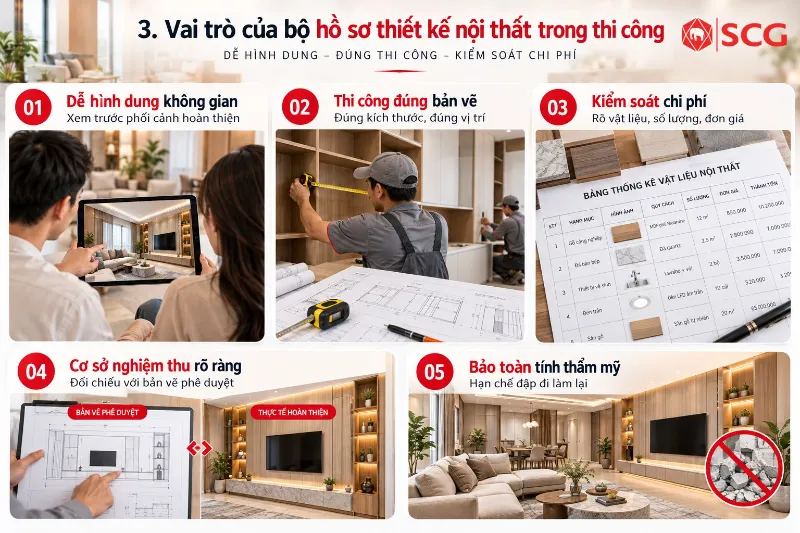

3. Vai trò của bộ hồ sơ thiết kế nội thất trong thi công

Hồ sơ thiết kế nội thất là điều kiện bắt buộc để đơn vị thi công triển khai đúng ý tưởng đã thống nhất với gia chủ. Bộ hồ sơ mang lại các giá trị sau:

• Giúp gia chủ dễ dàng hình dung không gian hoàn thiện thông qua phối cảnh trực quan, trước khi bước vào giai đoạn thi công thực tế.
• Là căn cứ để đơn vị thi công đóng đồ, lắp đặt đúng kích thước và vị trí theo bản vẽ kỹ thuật.
• Giúp kiểm soát chi phí phát sinh, vì bảng thống kê vật liệu đã xác định rõ số lượng và đơn giá từ đầu.
• Tạo cơ sở nghiệm thu rõ ràng khi công trình hoàn thiện, đối chiếu trực tiếp với bản vẽ đã phê duyệt.
• Bảo toàn tính thẩm mỹ của công trình từ bản vẽ ra thực tế, hạn chế tình trạng đập đi làm lại.

4. Hồ sơ thiết kế nội thất không đầy đủ có thể gây ra những vấn đề gì?

Một hồ sơ thiết kế nội thất thiếu bản vẽ kỹ thuật, thông tin vật liệu hoặc dự toán chi tiết có thể khiến quá trình thi công phát sinh nhiều rủi ro. Không chỉ ảnh hưởng đến thẩm mỹ, các sai sót này còn làm tăng chi phí, kéo dài tiến độ và gây khó khăn khi nghiệm thu.

• Phát sinh chi phí ngoài dự kiến: Khi hồ sơ thiếu bảng dự toán, khối lượng hoặc thông tin vật liệu cụ thể, gia chủ khó kiểm soát ngân sách ngay từ đầu. Trong quá trình thi công có thể phát sinh thêm vật tư, nhân công hoặc chi phí sửa chữa do phải thay đổi phương án.
• Sai lệch kích thước và kỹ thuật: Thiếu bản vẽ 2D, bản vẽ chi tiết hoặc bản vẽ điện nước MEP dễ khiến đơn vị thi công hiểu sai kích thước và vị trí lắp đặt. Hệ quả thường gặp là đồ nội thất không vừa không gian, ổ cắm bị che khuất hoặc đường điện, đường nước xung đột với hạng mục nội thất.
• Sai vật liệu, màu sắc so với thiết kế: Nếu hồ sơ không ghi rõ mã màu, chủng loại, kích thước hoặc thương hiệu vật liệu, sản phẩm thực tế có thể khác với phương án đã thống nhất. Điều này ảnh hưởng đến độ đồng bộ, chất lượng và tính thẩm mỹ của toàn bộ không gian.
• Kéo dài tiến độ thi công: Khi không có bản vẽ chuẩn để các đội thợ cùng đối chiếu, quá trình triển khai dễ xảy ra chồng chéo và sai khác giữa các hạng mục. Việc phải tháo dỡ, chỉnh sửa hoặc thi công lại sẽ làm chậm tiến độ và tăng thêm chi phí.

Vì vậy, một bộ hồ sơ thiết kế nội thất đầy đủ nên thể hiện rõ mặt bằng bố trí, bản vẽ kỹ thuật, hệ thống điện nước, chi tiết đồ nội thất, vật liệu và dự toán để làm cơ sở thống nhất giữa gia chủ, đơn vị thiết kế và đội thi công.

Một bộ hồ sơ thiết kế nội thất đạt chuẩn cần đầy đủ cả bốn thành phần, từ khảo sát hiện trạng, phối cảnh 3D, bản vẽ kỹ thuật 2D đến bảng thống kê vật liệu, và các thành phần này phải thống nhất với nhau về kích thước, vật liệu cũng như khả năng thi công thực tế. Đây chính là cơ sở giúp gia chủ kiểm soát chi phí, giám sát tiến độ và hạn chế tối đa rủi ro phát sinh trong suốt quá trình thi công.
