Cách kiểm tra chất lượng xi măng trước khi sử dụng

Trong xây dựng, chất lượng xi măng là yếu tố nền tảng quyết định độ bền và độ an toàn của toàn bộ công trình. Tuy nhiên, trên thực tế, nhiều người thường bỏ qua bước kiểm tra vật liệu đầu vào hoặc chỉ kiểm tra qua loa, dẫn đến khó kiểm soát chất lượng và tiềm ẩn nhiều rủi ro trong quá trình thi công. Trong bài viết sau, cùng SCG khám phá chi tiết các cách kiểm tra chất lượng xi măng trước khi sử dụng đơn giản nhưng hiệu quả, để bạn chủ động kiểm soát chất lượng, tránh phát sinh chi phí sửa chữa về sau.

1. Vì sao cần kiểm tra chất lượng xi măng trước khi sử dụng?

Việc kiểm tra chất lượng xi măng trước khi sử dụng là bước bắt buộc nhằm đảm bảo độ bền vững, an toàn kết cấu và hiệu quả thi công công trình. Cụ thể:

• Đảm bảo chất lượng công trình: Kiểm tra tình trạng và hạn sử dụng của xi măng thông qua số lô, thời gian sản xuất trên bao bì. Xi măng kém chất lượng, bị vón cục hoặc quá hạn sẽ làm giảm cường độ chịu lực, gây rạn nứt, thấm nước và ảnh hưởng trực tiếp đến tuổi thọ công trình.
• Tránh rủi ro thi công do biến dạng vật liệu: Xi măng kém chất lượng có thể khiến vữa hoặc bê tông đông kết không ổn định, không đạt độ dẻo, độ bám dính yêu cầu, dễ co ngót hoặc giãn nở bất thường sau khi đóng rắn, gây nứt tường, sàn và cấu kiện bê tông. Nếu không kiểm soát, các vết nứt này có thể lan rộng, làm giảm khả năng chịu tải, thậm chí dẫn đến sập đổ kết cấu, ảnh hưởng nghiêm trọng đến độ an toàn công trình.
• Xác định chính xác các chỉ tiêu kỹ thuật: Đánh giá các thông số quan trọng như cường độ nén, độ mịn, thời gian đông kết và độ ổn định thể tích, đảm bảo vật liệu phù hợp với yêu cầu kỹ thuật của từng hạng mục, ví dụ: móng, cột, dầm, sàn chịu lực dùng xi măng mác cao như PCB40/PC40; xây, trát tường dùng PCB30 hoặc MC25 để tăng độ dẻo, giảm nứt; khu vực ẩm ướt dùng PCB40 kết hợp phụ gia chống thấm; bể nước, hồ bơi ưu tiên PC40 hoặc xi măng bền sunfat.
• Tiết kiệm chi phí xây dựng: Việc phát hiện sớm xi măng không đạt chất lượng (do ẩm, vón cục hoặc bảo quản sai cách) giúp tránh lãng phí vật liệu và hạn chế chi phí sửa chữa, đập bỏ, thi công lại sau này.
• Đáp ứng tiêu chuẩn kỹ thuật và quy định xây dựng: Đảm bảo vật liệu tuân thủ các tiêu chuẩn như TCVN 6260:2009 hoặc ASTM C150 để đáp ứng yêu cầu nghiệm thu và đảm bảo tính pháp lý của công trình.

Tham Khảo: Bảng báo giá xi măng mới nhất hiện nay

2. Cách kiểm tra chất lượng xi măng trước khi sử dụng

2.1. Bao bì sản phẩm

Cần đảm bảo bao còn nguyên vẹn, không bị rách, không ẩm hoặc thấm nước vì độ ẩm sẽ làm xi măng giảm chất lượng. Đường may phải đều, chắc chắn, mép bao không có dấu hiệu cắt răng cưa bất thường. Bao bì cũng cần đúng với mẫu đã được công bố để tránh hàng giả, hàng nhái trên thị trường.

Trên bao bì phải có đầy đủ thông tin như tên thương hiệu, loại xi măng (PCB30, PCB40…), tiêu chuẩn áp dụng (TCVN 6260:2009, ASTM…), ngày sản xuất và các thông số kỹ thuật. Đặc biệt cần chú ý ngày sản xuất vì xi măng chỉ nên dùng trong vòng khoảng 90 ngày. Nếu để lâu, xi măng sẽ hút ẩm và giảm cường độ đáng kể (có thể giảm 20-30% sau 3 tháng).

Ngoài ra, nên kiểm tra thêm chứng chỉ chất lượng và giấy tờ hợp quy như ISO 9001, ISO 14001 hoặc TCVN 7711:2013. Một chứng chỉ hợp lệ phải thể hiện rõ tiêu chuẩn áp dụng, kết quả thử nghiệm, ngày sản xuất và có đóng dấu, chữ ký của đơn vị chịu trách nhiệm. Đồng thời, nên hỏi nhà cung cấp về thời gian nhập kho lô hàng để tránh sử dụng xi măng đã tồn lâu hoặc “xi măng chết”.

Đọc Thêm: Xi măng, vữa, bê tông khác nhau thế nào?

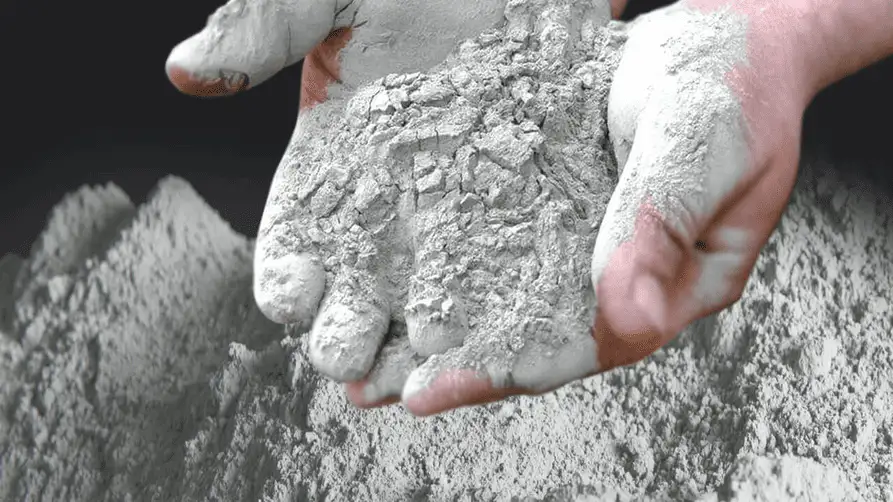

2.2. Cảm quan

Có thể đánh giá nhanh chất lượng xi măng bằng cảm quan:

• Màu sắc: Xi măng tốt có màu xám hoặc xám xanh đồng nhất. Màu bất thường (quá đậm, ngả màu lạ hoặc không đều) có thể do sai lệch thành phần như dư vôi hoặc đất sét.

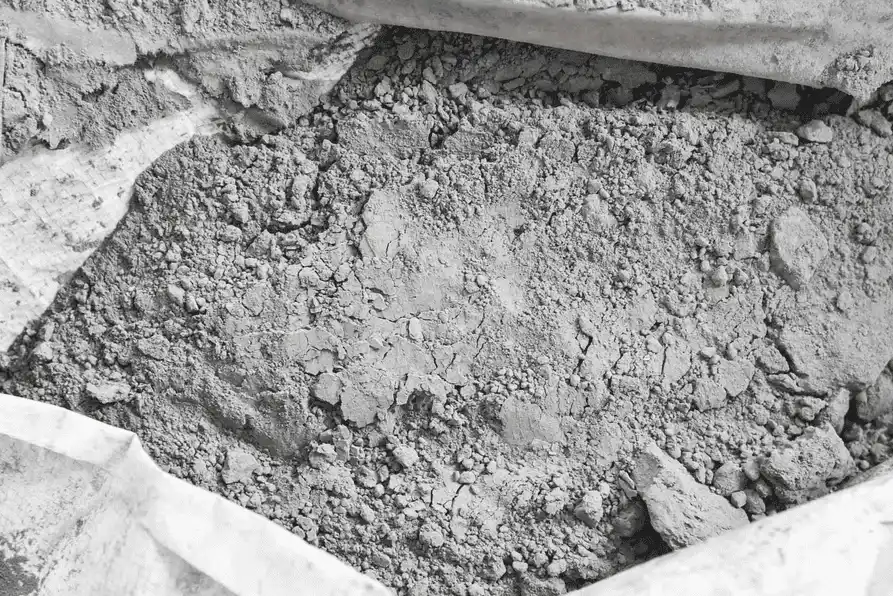

• Độ tơi xốp: Khi dùng tay bóp nhẹ, xi măng tốt sẽ tơi xốp, mịn và không có cục cứng hay cảm giác sạn. Nếu xuất hiện vón cục, xi măng đã hút ẩm.
• Cảm giác khi chạm: Cho tay vào bao xi măng, nếu cảm thấy mát thì xi măng còn mới. Nếu thấy ấm, xi măng đã xảy ra phản ứng hydrat hoá với hơi ẩm, chất lượng giảm.
• Độ mịn khi chà: Chà xi măng giữa các ngón tay, nếu thấy mịn là đạt. Nếu có cảm giác thô hoặc sạn, có thể xi măng bị pha tạp chất như cát.
• Mùi: Xi măng đạt chuẩn gần như không có mùi. Nếu có mùi đất hoặc mùi ẩm mốc, có thể thành phần bị sai lệch hoặc đã bị hỏng.
• Thử với nước: Thả một ít xi măng vào nước, xi măng tốt sẽ nổi trên bề mặt một lúc rồi mới chìm xuống từ từ.

2.3. Độ mịn của xi măng

Độ mịn là yếu tố quan trọng ảnh hưởng đến khả năng kết dính và cường độ bê tông. Có thể kiểm tra bằng cách lấy một ít xi măng và xoa giữa các ngón tay. Nếu cảm giác mịn đều, không lợn cợn, không có hạt thô thì đạt yêu cầu.

Trong trường hợp cần kiểm tra kỹ hơn, có thể sử dụng rây tiêu chuẩn khoảng 90 micron. Nếu phần lớn xi măng lọt qua rây (khoảng 90% trở lên), chứng tỏ độ mịn đạt chuẩn. Xi măng càng mịn thì phản ứng thủy hóa càng tốt, giúp bê tông chắc và bền hơn.

2.4. Thời gian đông kết

Thời gian đông kết ảnh hưởng trực tiếp đến quá trình thi công và chất lượng kết cấu sau khi hoàn thiện. Vì vậy, ngay từ những mẻ trộn xi măng với nước đầu tiên, cần theo dõi và đánh giá thời điểm bắt đầu và kết thúc đông kết để kịp thời phát hiện bất thường.

Thông thường, xi măng đạt chuẩn sẽ bắt đầu đông kết sau khoảng 30 đến 60 phút và hoàn thành trong vòng không quá 10 giờ. Nếu xi măng đông kết quá nhanh (vữa nhanh khô, bê tông dễ bị nứt do chưa kịp định hình) hoặc quá chậm (bê tông lâu đóng rắn), cần ngưng sử dụng ngay và liên hệ nhà cung cấp để đổi lô vật liệu để tránh ảnh hưởng đến toàn bộ công trình.

2.5. Độ bền & khả năng kết dính

Để kiểm tra khả năng kết dính, có thể trộn xi măng với nước tạo thành hỗn hợp sệt, sau đó trải lên một bề mặt phẳng như kính hoặc kim loại. Sau khi khô, lớp xi măng phải cứng chắc, bám dính tốt, không bong tróc và không xuất hiện vết nứt hay biến dạng trên bề mặt.

Một cách khác là tạo một khối xi măng nhỏ rồi ngâm trong nước khoảng 24 giờ. Nếu khối vẫn giữ nguyên hình dạng, không bị nứt vỡ hoặc biến dạng, chứng tỏ xi măng có độ ổn định thể tích tốt. Nếu xuất hiện nứt hoặc rã, đó là dấu hiệu chất lượng kém hoặc thành phần không ổn định.

2.6. Thử nghiệm bê tông

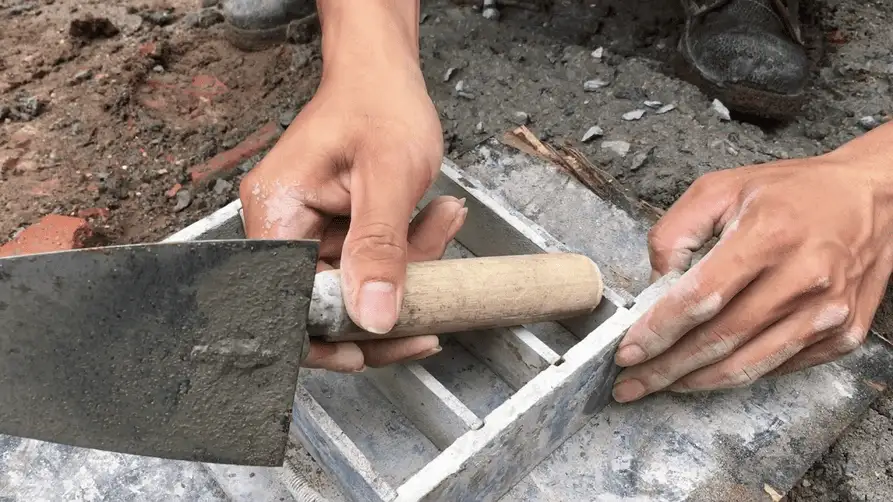

Đây là phương pháp kiểm tra thực tế và đáng tin cậy nhất. Tiến hành trộn xi măng với cát và nước theo tỷ lệ tiêu chuẩn, sau đó đổ vào khuôn mẫu (ví dụ: 15×15×15 cm hoặc thanh 25×25×200 mm).

Mẫu được bảo dưỡng trong nước khoảng 24h để đảm bảo quá trình thủy hóa diễn ra đầy đủ. Sau thời gian này, tiến hành kiểm tra độ cứng và khả năng chịu lực của bê tông theo các mốc:

• Sau 3 ngày: Mẫu phải đóng rắn, cường độ chịu nén đạt khoảng 40-50% cường độ thiết kế và không bị nứt, rã hay mất nước nhanh.
• Sau 7 ngày: Mẫu phải đạt khoảng 65-70% cường độ chịu nén thiết kế, đủ cứng chắc để đánh giá chất lượng thi công thực tế và làm cơ sở chuyển bước thi công (tháo cốp pha, làm tầng tiếp theo)
• Sau 28 ngày: Mẫu phải đạt gần như toàn bộ cường độ chịu nén thiết kế (95-100%), không xuất hiện nứt vỡ hay biến dạng, đảm bảo yêu cầu nghiệm thu chất lượng công trình.

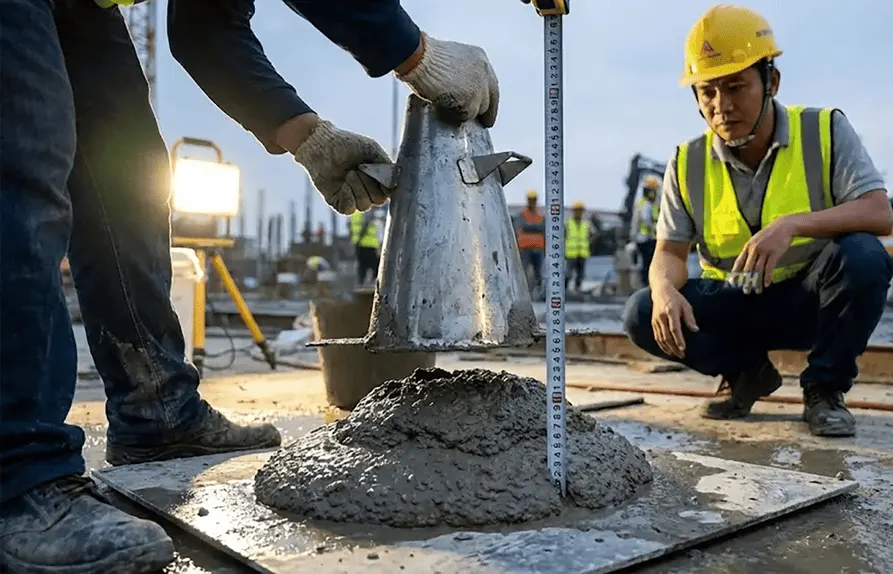

Ngoài ra, cần kiểm tra độ sụt bằng côn Abrams theo TCVN 3106 để đánh giá độ dẻo và khả năng thi công của bê tông. Cụ thể, đặt côn lên bề mặt phẳng, đổ bê tông vào theo 3 lớp, mỗi lớp đầm 25 lần, sau đó nhấc côn thẳng đứng trong 5–10 giây. Đo khoảng chênh lệch giữa chiều cao ban đầu của côn (300mm) và chiều cao khối bê tông sau khi sụt xuống để xác định giá trị độ sụt.

Bên cạnh đó, có thể kiểm tra thêm độ tách nước bằng cách đổ bê tông vào thùng tiêu chuẩn (5L hoặc 10L), đầm chặt và để yên trong khoảng 120 phút. Trong quá trình này, định kỳ hút phần nước nổi trên bề mặt và đo tổng lượng nước tách ra. Nếu lượng nước tách nhiều hoặc xuất hiện lớp nước rõ rệt trên bề mặt, bê tông bị phân tầng, không đạt yêu cầu chất lượng và có nguy cơ giảm cường độ, rỗ mặt sau khi đông cứng.

3. Tiêu chuẩn chọn xi măng xây nhà

Việc lựa chọn xi măng cần dựa trên mục đích sử dụng, điều kiện môi trường và các tiêu chí kỹ thuật cụ thể, bởi thành phần phối trộn giữa clinker, thạch cao và phụ gia sẽ khác nhau để đáp ứng từng yêu cầu công trình. Cụ thể:

• Phù hợp với hạng mục thi công: Mỗi loại xi măng được thiết kế cho mục đích khác nhau, cần chọn đúng để đảm bảo hiệu quả sử dụng. Với các kết cấu chịu lực như móng, cột, dầm, sàn, cần dùng xi măng có cường độ nén cao như PCB40 hoặc PC40 trở lên để đảm bảo khả năng chịu tải và hạn chế nứt. Với công tác xây và trát tường, nên chọn PCB30 hoặc MC25 vì có độ dẻo, giữ nước tốt, giúp vữa bám dính tốt và giảm co ngót bề mặt. Các khu vực đặc biệt như nhà vệ sinh, mái, sân thượng hoặc nơi thường xuyên tiếp xúc nước nên ưu tiên xi măng có khả năng chống thấm, chống ăn mòn hoặc kết hợp phụ gia chuyên dụng.
• Đáp ứng các chỉ tiêu kỹ thuật quan trọng: Xi măng đạt chuẩn cần đảm bảo các thông số như cường độ chịu nén (30MPa, 40MPa, 50MPa), độ mịn, thời gian đông kết, độ ổn định thể tích và hàm lượng SO₃.
• Phù hợp với điều kiện môi trường thi công: Ở khu vực ven biển hoặc đất nhiễm phèn, nhiễm mặn, cần ưu tiên xi măng có khả năng kháng sunfat, chống xâm thực hóa học để bảo vệ cốt thép và tăng tuổi thọ công trình. Với khí hậu nóng ẩm, nên chọn loại xi măng có độ co ngót thấp, ít tỏa nhiệt để hạn chế nứt.
• Bao bì, nguồn gốc và thời gian sản xuất rõ ràng: Bao xi măng phải còn nguyên vẹn, không rách, không ẩm, không vón cục và đảm bảo đủ trọng lượng. Cần kiểm tra kỹ ngày sản xuất, tốt nhất nên sử dụng trong vòng 60 đến 90 ngày để tránh suy giảm cường độ do hút ẩm. Khi chạm vào xi măng phải có cảm giác tơi xốp, không cứng, không đóng bánh. Các thông tin trên bao bì như loại xi măng, tiêu chuẩn áp dụng, nhà sản xuất phải rõ ràng và đầy đủ.
• Lựa chọn thương hiệu uy tín và nguồn cung cấp rõ ràng: Nên ưu tiên các thương hiệu có quy trình sản xuất hiện đại, chất lượng ổn định giữa các lô sản phẩm và có đầy đủ chứng nhận hợp quy. Đồng thời, cần mua từ đại lý chính hãng hoặc nhà cung cấp uy tín để tránh hàng giả, hàng kém chất lượng, đặc biệt là các sản phẩm có giá rẻ bất thường.
• Xem xét công nghệ sản xuất và chất lượng clinker: Chất lượng xi măng phụ thuộc lớn vào clinker và công nghệ sản xuất. Các nhà máy sử dụng công nghệ hiện đại sẽ kiểm soát tốt thành phần nguyên liệu, nhiệt độ nung và độ mịn sản phẩm, từ đó đảm bảo xi măng có độ ổn định cao, cường độ tốt và ít sai lệch giữa các lô.
• Cân nhắc giá thành và hiệu quả kinh tế: Giá xi măng chỉ chiếm khoảng 7 đến 9 phần trăm tổng chi phí xây dựng nhưng lại ảnh hưởng trực tiếp đến độ bền công trình. Vì vậy, không nên chọn sản phẩm quá rẻ mà cần cân đối giữa chi phí và chất lượng, đảm bảo phù hợp với mục đích sử dụng và ngân sách tổng thể.
• Đánh giá tổng thể điều kiện thi công và các vật liệu liên quan: Chất lượng công trình không chỉ phụ thuộc vào xi măng mà còn liên quan đến sắt thép, cát đá, tay nghề thợ và tính toán kết cấu của kỹ sư. Do đó, việc chọn xi măng cần đặt trong tổng thể giải pháp xây dựng để đảm bảo sự đồng bộ và an toàn lâu dài.

Là tập đoàn hàng đầu khu vực Đông Nam Á, SCG không ngừng khẳng định vị thế trong lĩnh vực xi măng và vật liệu xây dựng thông qua định hướng phát triển bền vững, công nghệ sản xuất tiên tiến và hệ sinh thái sản phẩm toàn diện. SCG đã hiện diện tại Việt Nam từ năm 1992, hiện đang phát triển mạnh mẽ với hệ thống nhà máy, kênh phân phối rộng khắp và danh mục sản phẩm đa dạng, đáp ứng nhu cầu từ công trình dân dụng đến các dự án hạ tầng quy mô lớn.

Các dòng xi măng SCG cung cấp nổi bật gồm:

• Xi măng SCG Low Carbon (PCB40): Là dòng xi măng cao cấp phát triển theo định hướng giảm phát thải, sản phẩm giúp giảm khoảng 20 phần trăm lượng khí carbon dioxide nhờ quy trình sản xuất xanh kết hợp nhiên liệu sinh khối, năng lượng tái tạo và hệ thống thu hồi nhiệt thải. Bê tông sử dụng sản phẩm có cường độ chịu nén sau 28 ngày cao hơn từ 12 – 14 % và sau 3 ngày cao hơn khoảng 7 % so với xi măng PCB40 thông thường. Các tiêu chuẩn kỹ thuật của SCG Low Carbon vượt tiêu chuẩn TCVN 6260:2020 đến 45% phù hợp cho các hạng mục móng, cột, dầm, sàn và môi trường ẩm, mặn hoặc có tính xâm thực cao.

• Xi măng Sông Gianh (PCB30, PCB40, PC40, PC50): Được sản xuất trên dây chuyền công nghệ Polysius của Đức với hệ thống kiểm soát chất lượng theo tiêu chuẩn quốc tế, sản phẩm đảm bảo độ ổn định cao và đủ điều kiện xuất khẩu sang nhiều thị trường như Bangladesh, Đài Loan và Úc. Xi măng có độ mịn đạt từ 3200cm²/g trở lên theo phương pháp Blaine, giúp tăng độ dẻo và khả năng thi công của vữa và bê tông. Sản phẩm có cường độ chịu nén cao, độ ổn định thể tích và khả năng chống thấm, chống xâm thực tốt, hạn chế nứt co ngót, phù hợp với điều kiện khí hậu nóng ẩm và khu vực ven biển.

• Xi măng STARMAX PCB40: Sản xuất trên dây chuyền Polysius – ThyssenKrupp của Đức với hệ thống camera nhiệt và phân tích khí tự động. Sản phẩm đáp ứng TCVN 6260:2020, QCVN 16:2023/BXD, đạt các chứng nhận xanh như Environmental Product Declaration, và Green Choice. Bê tông sử dụng xi măng STARMAX có cường độ chịu nén sau 3 ngày cao hơn khoảng 26% so với xi măng PCB40 thông thường, với tổng cường độ phát triển cao hơn khoảng 35% so với yêu cầu tiêu chuẩn. Cấu trúc bê tông tạo thành đặc chắc, ít thấm nước, phù hợp cho móng, cột, dầm, sàn cũng như các công tác xây và tô.

• Xi măng trắng SCG PCW30 và PCW50: Sản xuất theo tiêu chuẩn TCVN 5691:2000 với độ trắng cao và độ mịn đạt từ 3800cm²/g trở lên, giúp tăng khả năng kết dính và độ hoàn thiện bề mặt. PCW30 phù hợp cho vữa chà ron, dán gạch granite và ceramic, cũng như hoàn thiện bề mặt ốp lát. PCW50 có cường độ cao hơn, được sử dụng trong sản xuất đá mài, bột trét, bê tông kiến trúc và các sản phẩm trang trí yêu cầu cả tính thẩm mỹ lẫn độ bền cơ học.

Có thể thấy, việc kiểm tra xi măng trước khi đưa vào sử dụng không chỉ là bước kỹ thuật cần thiết mà còn là yếu tố then chốt giúp đảm bảo chất lượng và tuổi thọ công trình. Từ việc quan sát bao bì, cảm quan đến các thử nghiệm thực tế, mỗi bước đều góp phần giúp bạn đánh giá chính xác vật liệu đầu vào. Nếu bạn đang tìm kiếm các sản phẩm xi măng chất lượng ổn định, đáp ứng tiêu chuẩn kỹ thuật và phù hợp với từng hạng mục thi công, hãy liên hệ ngay với SCG để được tư vấn chi tiết và nhận báo giá nhanh chóng, tối ưu cho nhu cầu xây dựng của mình.
